Плазмотрон ПВР-402

Стоимость: 17095 рублей

шт.

Плазмотрон ПВР-402

Плазмотрон для механизированной воздушно-плазменной резки металлов ПВР-402 предназначен:

для резки черных металлов, нержавеющих сталей толщиной до 100 мм, алюминия и его сплавов толщиной до 100 мм, меди и ее сплавов толщиной до 80 мм. Плазмотрон ПВР-402 используется в установках для воздушно-плазменной резки металлов типа АПР-404, АПР-403, АПР-404М, УПР-4010, УПР-4011, УПР-2010. Плазмотрон ПВР-402 может быть установлен на любом механизме, обеспечивающем равномерное перемещение, например, на машинах для термической резки металлов по ГОСТ 5614. Плазмотрон ПВР-402 можно использовать для снятия фасок под углом. Предназначен для работы в закрытых помещениях при температуре +5 - +40°С.

Основные технические характеристики

Наименование

Значение

Род тока

постоянный

Номинальный ток при ПВ-100%, А

400

Максимальный ток, А

500

Плазмообразующий газ

воздух

Давление плазмообразующего газа на входе в плазмотрон, кгс/см2

2,5-6,0

*Расход плазмообразующего газа, м3/ч

4,0-8.0

Охлаждение водяное

принудит.

Давление охлаждающей воды на входе в плазмотрон, кгс/см2

1,5-3,0

Расход охлаждающей воды, не менее, л/мин

4,0

Диаметр канала сопла для номинального тока, мм

4,0

Масса без соединительных шлангов и проводов, не более, кг

1,5

*Расход плазмообразующего газа приведен к давлению 1 кг/см.

При комплектовании электродом для кислородно-плазменной обработки типа ЭП-01 ТУ16-729.050-76 плазмотрон допускает использование технического кислорода, ГОСТ 3583, в качестве плазмообразующего газа.

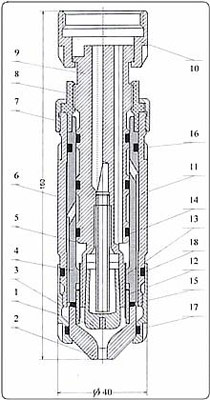

пвр 402 схема

№ поз.

Наименование

Количество

1

Электрод

1

2

Сопло

1

3

Гайка сопла

1

4

Корпус фторопластовый

1

5

Трубка латунная

1

6

Корпус латунный

1

7

Гайка малая

1

8

Втулка капролоновая

1

9

Электрододержатель

1

10

Гайка верхняя

1

11

Изолятор

1

12

Втулка фторопластовая

1

13

Втулка латунная

1

14

Кольцо 020-024-25-2-4

2

15

Кольцо 020-024-25-2-4

1

16

Кольцо 020-024-25-2-4

1

17

Кольцо 020-024-25-2-4

1

18

Кольцо 020-024-25-2-4

1

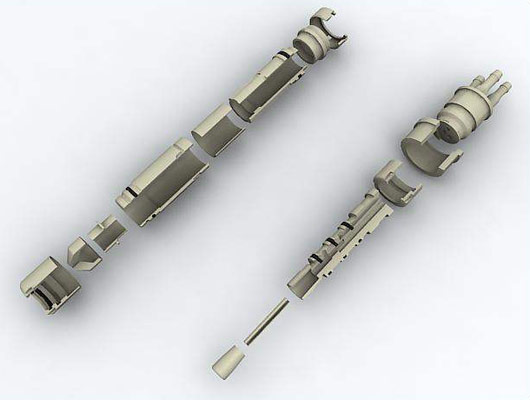

пвр 402 рис2
