Однофазный трансформатор ТВК-75 УХЛ4
|
Стоимость уточняйте у менеджеров
|
 |
Однофазный трансформатор ТВК-75 УХЛ4 предназначен для питания контактных электросварочных машин.
Виды климатических исполнений ТВК 75 - УХЛ4. Номинальные значения климатических факторов ТВК 75 по ГОСТ 15150-69 и ГОСТ 15543-70, за исключением температуры охлаждающей воды, верхнее и нижнее значение которой, соответственно, устанавливается равным +25?С и +1?С, а также верхнего значения окружающего воздуха для трансформаторов ТВК-75-04, которое устанавливается равным +40?С. Окружающая среда не-взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры трансформаторов в недопустимых пределах.
Технические характеристики ТВК 75
|
|
Наименование параметра |
Значение |
|
Номинальное первичное напряжение, В |
365 |
|
Номинальный сварочный ток, кА |
25 |
|
Длительный вторичный ток, А |
9000 |
|
Ток холостого хода в % от длительного первичного тока |
6 |
|
Потери холостого хода, Вт |
160 |
|
Потери короткого замыкания, Вт |
3950 |
|
Максимальная условная мощность при ПВ=50%, кВ*А |
75 |
|
Масса, кг |
107 |
|
|

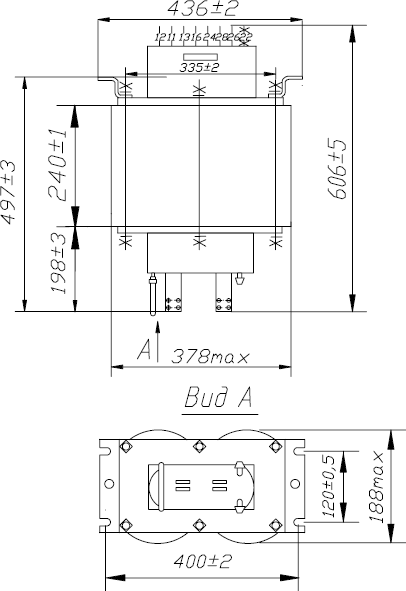

Габаритные, установочные размеры и масса трансформаторов ТВК 75

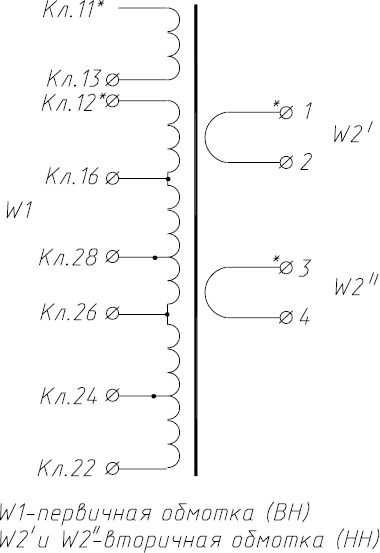

Принципиальная электрическая схема трансформаторов ТВК 75
|
