Плазмотрон ВПР-410

Стоимость: 20288 рублей

шт.

Плазмотрон ВПР-410

1. Плазмотрон для механизированной воздушно-плазменной резки металлов ВПР-410 предназначен для резки черных металлов и легированных сталей толщиной до 100 мм, алюминия и его сплавов толщиной до 120 мм, меди и ее сплавов толщиной до 80 мм, титана, чугуна и других металлов.

2. Плазмотрон используется при работе со специализированными аппаратами и преобразователями для плазменной резки металлов типа АПР-403, АПР-404, АПР-404М, УПР-4010, УПР-4011, УВПР-400 КИЕВ-4 и любыми другими, технологические параметры которых согласуется с техническими характеристиками плазмотрона.

3. Плазмотрон может быть размещен стационарно относительно движущейся разрезаемой детали или установлен на любом механизме, обеспечивающем его равномерное перемещение со скоростью соответствующей технологическим параметрам процесса плазменной резки (машины термической резки любого класса с ЧПУ и электромагнитным копированием, механизированные устройства раскроя листового металлопроката, установки резки труб и трубных заготовок).

4. Плазмотрон может быть использован для плазменной строжки, подрезки поверхностей тел вращения, пробивки отверстий в металлах толщиной до 50 мм и снятия фасок с деталей под углом до 45°.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры

Значение

1.

Род тока

постоянный

2.

Полярность режущей дуги

прямая

3.

Диапазон тока режущей дуги , А

100 ? 500

4.

Номинальный ток режущей дуги
(ПВ=100 %), А

400

5.

Максимальный ток режущей дуги, А

500

6.

Ток вспомогательной (дежурной) дуги, А

30 ? 60

7.

Запуск вспомогательной дуги

высоковольтный

8.

Плазмообразующий газ

воздух

9.

Давление плазмообразующего газа на входе в плазмотрон, Па (кгс/см?)

2,5•10? ? 5,0•10?
(2,5 ?5,0)

10.

Расход плазмообразующего газа через плазмотрон в процессе работы л/с (м?/ч)

0,65? 2,0
(2,0 ? 7,0)

11.

Охлаждение электрода и сопла

жидкостное (водяное), принудительное

12.

Давление охлаждающей жидкости на входе в плазмотрон, Па (кгс/см?)

2,0•10? ? 4,0•10?
(2,0 ? 4,0)

13.

Расход охлаждающей жидкости, л/с (м?/ч)
-рекомендуемый
-минимальный


0,14 (0,47)
0,08 (0,28)

14.

Температура нагрева охлаждающей жидкости, °С
-рекомендуемая
-максимальная (не более)


до 40
60

15.

Диаметр канала сопла для номинального тока, мм

4

16.

Подача плазмообразующего газа в канал сопла

тангенциальная

17.

Стабилизация рабочей дуги

газовихревая

18.

Масса без газо- энергокоммуникаций, кг (не более)

1,3

19.

Габаритные размеры, мм
-диаметр
-высота


45
250

Примечание:

1. При использовании электрода для кислородно-плазменной резки типа ЭП-01, плазмотрон допускает использование технического кислорода ГОСТ 5583-78 в качестве плазмообразующего газа.

2. Параметры плазмотрона при использовании технического кислорода должны соответствовать данным, указанным ниже:

Параметры

Значение

1.

Род тока

Постоянный

2.

Номинальный ток режущей дуги
(ПВ=100 %), А

250

3.

Максимальный ток режущей дуги, А

300

4.

Плазмообразующий газ

технический кислород

5.

Давление плазмообразующего газа на входе в плазмотрон, Па (кгс/см?)

2,5•10? ? 4,0•10?
(2,5 ? 4,0)

6.

Расход плазмообразующего газа через плазмотрон в процессе работы л/с (м?/ч)

0,65 ? 1,4
(2,0 ? 5,0)

7.

Диаметр канала сопла для номинального тока, мм

3,5

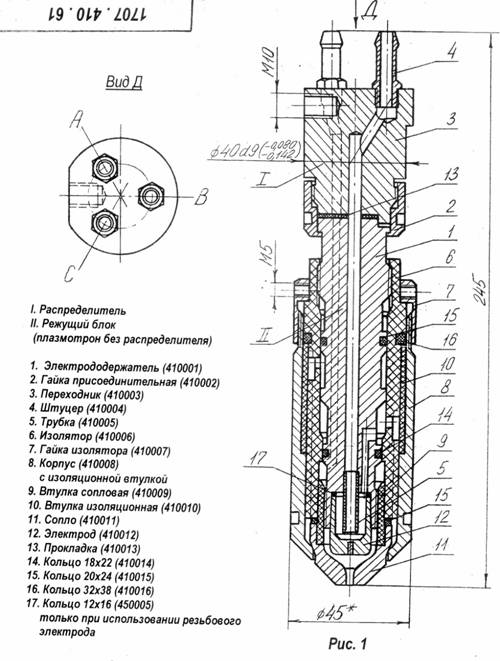

Общий вид плазмотрона

(детализация для формирования заказа на комплектующие и быстроизнашивающиеся детали плазмотрона)




Расходные материалы

<b>Электрод</b> (катод) ЭП-01Гф к плазмотронам типа ПВР-402, ПВР-402М

шт.

Электрод (катод) ЭП-01Гф к плазмотронам типа ПВР-402, ПВР-402М


Стоимость: 240 рублей

Подробнее

Сопло ВПР - 410

шт.

Сопло ВПР - 410


Стоимость уточняйте у менеджеров

Подробнее
